产品概述

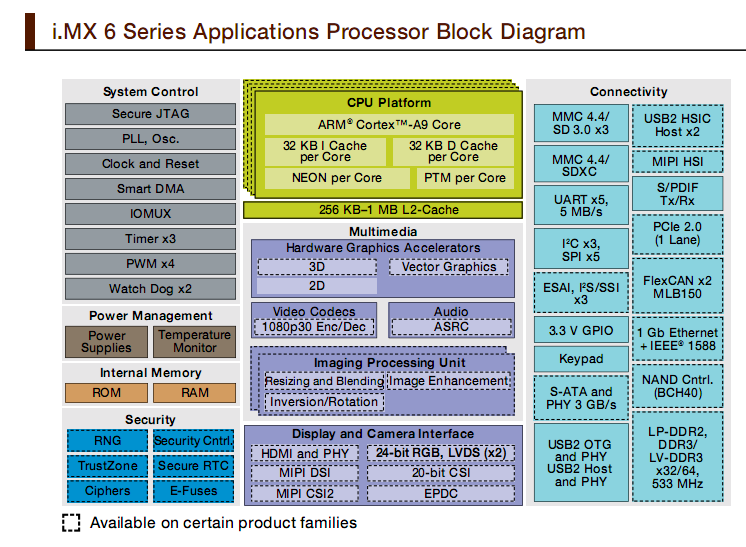

HTS6核心板是安普盛推出的基于飞思卡尔（Freescale Semiconductor）i.MX6应用处理器的核心板。由Freescale 单/双/四核PIN TO PIN的i.MX6、DDR3/LVDDR3/LPDDR、EMMC构成。主频高达1.2GHz,由于采用3.3V~5.5V的供电，再加上细小的尺寸使i.MX系列直接应用在LI电池供电的手持设备。可选的环境温度及多达20多种接口类型使i.MX系列植入到前装车载、工业、医疗、智能设备、机器人等各个行业领域。
产品参数
|
CPU |

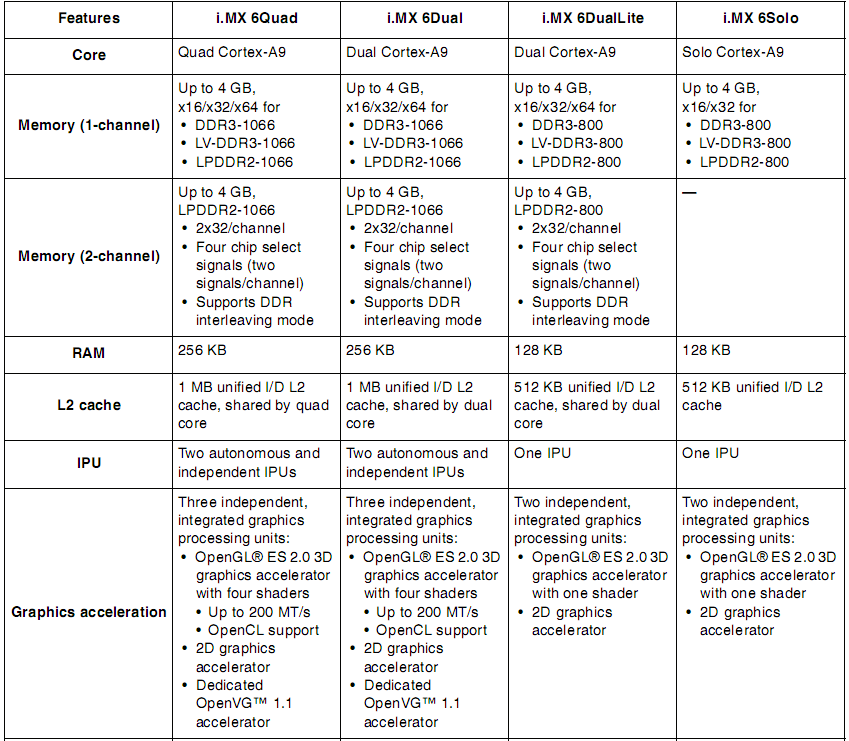

Freescale ARM Contex A9 i.MX6处理器,兼容单核、双核、四核 |
|
内存 |
搭载512M~2G DDR3 |
|
Flash |
搭载2~32G EMMC flash(默认8G) |
|
主频 |
高达1.2GHz |
|
图形处理 |
2D/3D处理器 |
|
视频处理 |
3D 1080P |
|
图形集成 |
CPU集成 |
| 接口 |
一个HDMI接口，两个LVDS接口，一个MIPI Display接口（2xlans），一个RGB888接口（通用IO），四个I2S接口，一个USB OTG接口，一个RGMII 千兆接口，一个SATA接口，一个JATG接口 |
|
三个SPI接口，四个PWM接口一个MIPI Camera接口（4xlans），一个CSI 20bit接口（向下兼容8bit,16bit）一个USB HOST接口，一个5x5 KEY 键盘接口，两个CAN接口，三个I2C接口，一个PCIE接口五个UART接口，三个ADC接口 |
|
|
温度 |
商业级（0~95℃）扩展商业级（-20~105℃）工业级（-40~105℃）车规级（-40~125℃） |
|
MCU |
32位ARM Cortex M0,可连接到BOOT Config脚，DCDC/LDO脚，系统复位等 |
|
序列号储存，Mac地址，看门狗，三路ADC，加密等功能 |
|
|
输入电源 |
VDD 3~5V,UB_PWR 3~3.6V,RTC_PWR 2.4~3.3V,IO_PWR 1.15~2.265V |
|
安装及连接 |
SODIMM-204,40pin,B TO B |
|
工作温度 |
您选择的型号配置决定 |
|
电源类型 |
3.3~5.5V供电 |
|
操作系统 |
Linux 3.14以上,Android 5.1.1以上，YOCTO,CarPlay |
|
散热（选配） |
散热贴，屏蔽壳(单/双核)，螺丝 |
|
散热贴，冰翅散热器（四核），弹簧锁扣 |
|
|
尺寸 |
67.5x37x4.5mm |
|
客户群 |
前装车载，工业，医疗，智能设备，机器人 |
HTS6核心板的优点在于电路框架是最小系统，没有附加HUB，WIFI，Ethernet 等，不将客户不需要的功能的不必要的成本施加给客户。做到价格最低。同时有散热及屏蔽措施，屏蔽壳加贴散热贴。其他厂家都无该项设计。
